Finalmente ho visto come è fatta... (Arrow PD)

Aperto da ciglio, 23 Gennaio 2005, 15:52:20

Discussione precedente - Discussione successiva

0 Utenti e 1 Visitatore stanno visualizzando questa discussione.

ciglio


cioè, ne ho viste tante, ma tante... (solo io ne ho avute 3, e due sono tuttora in garage)...
ma non avevo mai visto una Arrow Parigi Dakar Replica "ORIGINALE", così come esce dalla fabbrica di mamma Arrow.

ieri, grazie a una soffiata 8) di Gio74 (grazie ancora Gio), sono corso a Lecco a comprarne una.
il titolare del negozio l'aveva ricevuta per errore da Arrow, e la vendava al prezzo DI COSTO!!!

bene, comprata, portata a casa e smembrata ;D
qui sotto trovate i referti medici dell'esame effettuato ;)

scatola... beeeella


...e codice articolo


contenuto della scatola

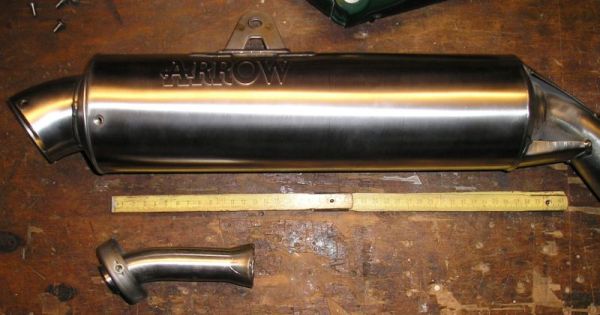

prime misure:
spessore lamiera 1.5mm
corpo del silenziatore lung=345mm, diam=99mm
beccuccio finale curvo diam.esterno=63mm diam.interno=60mm
DB killer (la cartuccia antirumore, in basso nella foto) lung=130mm circa

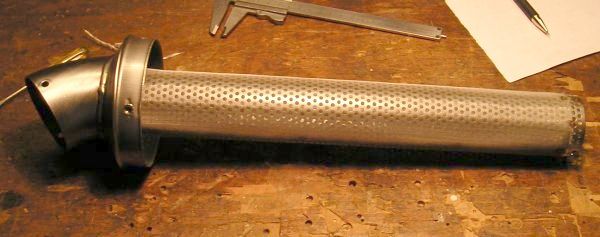

mitragliera lung=360mm, diam=50mm, diam.fori=2.8mm
non so se si vede, ma la mitragliera è rivestita di una retina in acciaio


il materiale fonoassorbente è di due tipi (entrambi fibra di vetro)
un rettangolo a trama molto fitta tipo "panno" sufficiente a fare 2 "giri" intorno alla mitragliera e un altro più grande e più "grezzo" sufficiente per fare altri 3/4 giri


e questi sono gli accessori.
una piastrina 60x30mm per adattare l'attacco collettore/telaio e il collare
sul collare c'è stampigliato "ND (diametro nominale) 45 (43-47) W2"



adesso non vedo l'ora di rimontare la moto per sentire qusto bello scaRRRico...
ciao a tutti
R

PS: per quegli avvoltoi che stanno già pensando di svolazzare in cerchio sopra ai miei altri due Arrows PD, sono già prenotati da due membri :zomp: della CCM
se non dovesserio prenderli loro li troverete nel mercatino ;)
CCM went to India ;D

burnygio

EX TT600 59X attualmente a piedi

burnygio

hai esaudito tutte le mie richieste!!!!! :dance: :dance: :dance:
sei un grande!!!! ??? ??? ??? ??? ??? ??? :adel: :adel:
EX TT600 59X attualmente a piedi

4-VALVES

Ma, giusto per curiosità, quanto sarebbe il prezzo di costo?  :bye:

ciglio

CCM went to India ;D

burnygio

Citazione di: ciglio il 24 Gennaio 2005, 21:23:11
150    ;D :banana: :dance:
accessoripista di gallarate la vendeva a 200€ fino al mese scorso..io ho fatto una caxxata a non prenderla!
ho ripiegato in belgio per l'usato ,a vista foto ottima per soli 53 euro :rir: :rir: :rir:
EX TT600 59X attualmente a piedi

DarioTT

 :banana: :banana: :banana: :banana: :banana:
gnegnegnegnegnegnegnegnegnegne (voce da bambino dispettoso!)

io l'ho pagata 82!!!!! molto ma molto ma molto meno di teeeeeeeeeeeeeeeeeeeeeeeee!!!!  pazz2 pazz2 pazz2


skerzi  a parte complimentissimi Riccardo! diffondi nel mondo il sound della Arrow!
Free userbars" border="0

Lucariello

Citazione di: blackman il 26 Gennaio 2005, 22:08:42
Scusate , ma io come faccio x averne una che qui a padova ti silurano?

un'altro adepto nel clan
prima di controbattere una mia opinione andate a vedere tutti i caxxiatoni che ho sparso per il forum e poi astenetevi che non è giornata!!!!!!!

ciglio

Citazione di: DarioTT-E il 26 Gennaio 2005, 20:25:35io l'ho pagata 82!!!!! molto ma molto ma molto meno di teeeeeeeeeeeeeeeeeeeeeeeee!!!!

ma la tua non è nuovaaa... gnegnegnegnegnegnegnegnegnegne :banana: :banana: :banana: :riez: :riez:

CCM went to India ;D

Zoarz

gran bel cannone  :mitr:

... sulla mia XT e' montato uno scarico simile, della Arrow , ma non e' " rigenerabile" ,
e' piu' sottile ( a vista )
ed ha la scritta ARROW non stampata in rilievo sul terminale
ma e' su una placchetta, rivettata, gialla e blu'....

sapete dirmi se e' un modello precende, op, se e' stata adattata ????




Giorgio da Ravenna, XT 600 2KF e 43 F  -  R 80 GS -  HORNET 900

DarioTT

appena mi riprendo dall'influenza devo mettere una foto della mia! che ho pagato cmq moooooooolto meno di quanto ha pagato il prez gnegnegnegnegnegnegnegnegne
Free userbars" border="0

blackman

Citazione di: DarioTT-E il 27 Gennaio 2005, 12:28:37
appena mi riprendo dall'influenza devo mettere una foto della mia! che ho pagato cmq moooooooolto meno di quanto ha pagato il prez gnegnegnegnegnegnegnegnegne

E allora perchè non me ne procuri una anche a me?

burnygio

ciao ciglio.....
ma in tubicino del fondello è gia tagliato cosi'?
non è lungo come la mitragliera?
EX TT600 59X attualmente a piedi

DarioTT

Free userbars" border="0

GIANCO

ehi ma dov' è possibile comprare il materiale fonoassorbente ? qualcuno lo sà?

malaspina

Citazione di: GIANCO il 27 Gennaio 2005, 14:04:06
ehi ma dov' è possibile comprare il materiale fonoassorbente ? qualcuno lo sà?


:riez: Due settimane fà ho acquistato della lana di roccia (un foglio cm 120x60x8) presso un
grosso rivenditore di materiale edile della mia citta.
Totale 2 euro e 80 cent.  :rir: :rir: :rir: :rir:  :rock: :rock: :rock:  :bttr: :bttr:
Ne avrò per anni  :cool:

ciglio

#16
Citazione di: burnygio il 27 Gennaio 2005, 13:29:03
ciao ciglio.....
ma in tubicino del fondello è gia tagliato cosi'? non è lungo come la mitragliera?

ciao Burn, no, il tubicino del DB killer è così, non arriva in fondo alla mitragliera!
queste sono due immagini del mio "vecchio" DB, con la retina già tagliata... (dove c'è il cerchietto rosso c'era un tondo di lamiera forata)





ehm... anche i fori che vedi sul tubo non ci sono in originale.. ;)

Citazione di: Zoarz il 27 Gennaio 2005, 11:11:03
... sulla mia XT e' montato uno scarico simile, della Arrow , ma non e' " rigenerabile" ,
e' piu' sottile ( a vista ) ed ha la scritta ARROW ... su una placchetta...
sapete dirmi se e' un modello precende, op, se e' stata adattata ?

ciao Zoarz,
la tua è un modello precedente, che non ha i bulloncini/rivetti ma è saldata.
il diametro esterno del tubazzo è un pò più piccolo, ma pur sempre ARROW IE'!!! :banana: :banana:

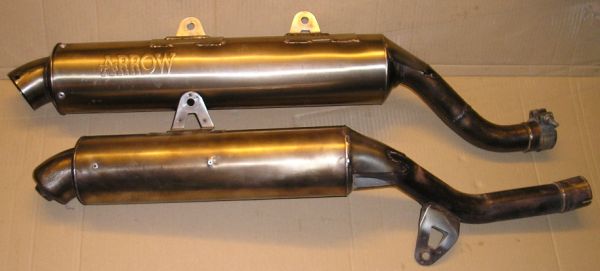

nella foto è quella sotto
CORPO lung=345mm diam=92mm
BECCUCCIO diam.est=63mm


quella sopra invece è il modello per XT-4PT, più lunga (450mm) e larghezza "standard" (99mm)

;D le ho misurate TUTTE per fare i paragoni con la nuova! ;D



ciao
R
CCM went to India ;D

DarioTT

riccardo io ho quella + lunga. secondo una teoria quasi sicuramente vera di Lucariel, quella + lunga è + silenziosa e da di + ai bassi, quelle corte vanno meglio agli alti e sono meno silenziose. secondo me una bella prova comparativa ce la devi fare. così diventi Riccardo "banco prova" Dragoni!
Free userbars" border="0

Lucariello

come sarebbe a dire che quasi sicuramente e vero che...... :dumdum: :dumdum: :dumdum:

quello che dico io e` bibbia.... :seg: :seg: :seg: :seg:

quando ti becco ti stronco...... :dietr: :dietr: :dietr: :dietr:

Riccardo sei un grande..... :zomp: :zomp: :zomp: :zomp:
prima di controbattere una mia opinione andate a vedere tutti i caxxiatoni che ho sparso per il forum e poi astenetevi che non è giornata!!!!!!!

DarioTT

 :o :o :o :o :o  scuuuuuuuuuuuuusaaaaaaaaaaaaaaaaaaaaaaaaaaaa! paparino dai ti porto a  :gnam: fuori! mi perdoni? :mvv: :mvv:
Free userbars" border="0

Lucariello

stasera a mezzanotte quando eso dal lavoro ti telefono e mi offri una birra !!!!
prima di controbattere una mia opinione andate a vedere tutti i caxxiatoni che ho sparso per il forum e poi astenetevi che non è giornata!!!!!!!

DarioTT

Free userbars" border="0

burnygio

Citazione di: GIANCO il 27 Gennaio 2005, 14:04:06
ehi ma dov' è possibile comprare il materiale fonoassorbente ? qualcuno lo sà?

in un negozio/magazzino edile trovi tutte le lane di roccia e vetro che vuoi :dance:
se no in motoforniture :bye:
EX TT600 59X attualmente a piedi

burnygio

x CIGLIO ???
io per rigenerare il fonoassorbente ho montato quello che vedi in foto
per iniziare un tipo lanetta/paglietta in acciao(foto1) ,penso che servi a non far bruciare la lana di vetro ceramica che ho avvolto successivamente (vedi in foto 2)
per finire ho avvolto il tutto in una retina sempre d'acciaio inox e poi infilato il tutto nel corpo!
spero di  aver fatto il giusto!
ciao!
EX TT600 59X attualmente a piedi

lele74

Citazione di: burnygio il 29 Gennaio 2005, 18:36:50
x CIGLIO ???
io per rigenerare il fonoassorbente ho montato quello che vedi in foto
per iniziare un tipo lanetta/paglietta in acciao(foto1)

dove l'hai presa?
ho qualche moto...ma il mezzo a due ruote che uso di più ha la targa ripetitrice

e il carburatore disse: "mi sembra il minimo!!!"  :riez:

burnygio

Citazione di: lele74 il 29 Gennaio 2005, 18:40:05
dove l'hai presa?

il tutto in negozio materiale edile ,3 metri di paglietta inox + 1m x 1m di lana vetro ceramica circa 18 €
con il tutto ci si puo fare 3 cambi
EX TT600 59X attualmente a piedi

lele74

eccoti una birra rossa :adel: (a giudicare dal codice html direi che si tratta di una Adelscott)  ;D ;D
ho qualche moto...ma il mezzo a due ruote che uso di più ha la targa ripetitrice

e il carburatore disse: "mi sembra il minimo!!!"  :riez:

ciglio

Citazione di: burnygio il 29 Gennaio 2005, 18:36:50x CIGLIO ???io per rigenerare il fonoassorbente ho montato quello che vedi in foto

HAI FATTO BBRAVO! si, anche secondo me la pagliuzza di ferro serve a non far "sfiammare" direttamente sulla lana di vetro (o simili)

Dario: il test comparativo appena rimonto il mezzo! la lunga l'ho usata poco, ma a dire il vero secondo me da di più ai bassi quella corta. (con rispetto parlando per la teoria di Luca, in effetti la "fisica" dice così)
osservazione: quando montavo la lunga, per fretta (si partiva per il BelRayTour) non l'avevo rigenerata (no lana di vetro :-\) e comunque e veramente lunga! (450mm) per me è TROPPO lunga.

ciao
R
CCM went to India ;D

Zoarz

ottimo !
tutto chiaro...
grazie Ciglio per il confronto/spiegazione sulla evoluzione della Arrow PD.
... infatti la mia, tuona da matti  :mitr:
sicuramente perche' dentro invece che la lana c'e' il vuoto
provero' a tagliarla vicino al fondello,  x veder se riesco a rigeneralra.
(ma tu ... hai mai provato ad aprirla ? )
senno' cerchero' il modello "piu' nuovo".




Giorgio da Ravenna, XT 600 2KF e 43 F  -  R 80 GS -  HORNET 900

burnygio

EX TT600 59X attualmente a piedi

FOLCO

piccola curiosità: il modello della PD destinato ad un TTE posso montarlo senza problemi su di una 2KF o attacchi e raccordo con il collettore sono completamente diversi? ? ?

fatemi sapere ke se l'esito della domanda è positivo me la compro stesso oggi.... >:D

DarioTT

al massimo folco devi solo fare delle piccole saldature, portale da un marmittista (ad esempio brjosche o come caXXo si chiama quello che sta a via conte della cerra al vomero....) o un buon saldatore e ti montano tutto....
Free userbars" border="0

Kimeran

UNA SGOMMATA A TUTTI !!!

emitt

Scusate, ma sencondo voi come va questo terminale?? Io l'ho provato sulla mia TTE, il rumore è bello, ma le prestazione non sono entusiasmanti....ai bassi mi sembra che perda un pelo, mentre forse agli alti guadagna un pò.... Forse sarebbe meglio rivedere la carburazione dopo averla montata?? Dimenticavo...l'ho provata con il db killer, volevo provare senza ma i bulloni sono bloccati, dovrei perderci un po di tempo per cercare di svitarli, magari a caldo.... :bazoo:

wish

Citazione di: TTpuzza il 16 Gennaio 2007, 00:19:03
Scusate, ma sencondo voi come va questo terminale?? Io l'ho provato sulla mia TTE, il rumore è bello, ma le prestazione non sono entusiasmanti....ai bassi mi sembra che perda un pelo, mentre forse agli alti guadagna un pò.... Forse sarebbe meglio rivedere la carburazione dopo averla montata?? Dimenticavo...l'ho provata con il db killer, volevo provare senza ma i bulloni sono bloccati, dovrei perderci un po di tempo per cercare di svitarli, magari a caldo.... :bazoo:
va carburata, anche perché la tua moto esce di fabbrica magra. quei bulloni sono un casino, vedi se scaldando si smollano, ma preparati a trapanare e a far saldare un dado da dentro per riavere una filettatura.
le brugole nuove usale in acciaio inox, non si ossidano e non si inchiodano.
cmq la pd va usata senza fondello, col fondello è uguale a quello di serie, senza è un altro universo...per questo adesso non ti sembra niente di speciale. aspetta di risolvere con le brugole inchiodate, ricarburala solo dopo averla sfondellata.
