confronto componenti forche 3TB-2KF-34L

[ciglio]

ieri non potevo lavorare sul motore (testa in rettifica) allora mi sono inventato qualcos'altro.
ravanando nella stanza degli orrori son venute fuori le forcelle di un 2KF e di un 34L.
ho smontato anche quelle della Jalla e ho fatto un po' di foto e misure, per fare un bel confronto.
rimontando mi sono sbagliato, e ho messo gli steli del 2KF

magari può essere utile a qualcuno

qui ci sono altri due vecchi post con dati forcelle
https://xt600.eu/forum/forum/index.php?topic=8461.msg96542#msg96542
https://xt600.eu/forum/forum/index.php?topic=3324.msg32243#msg32243


-----

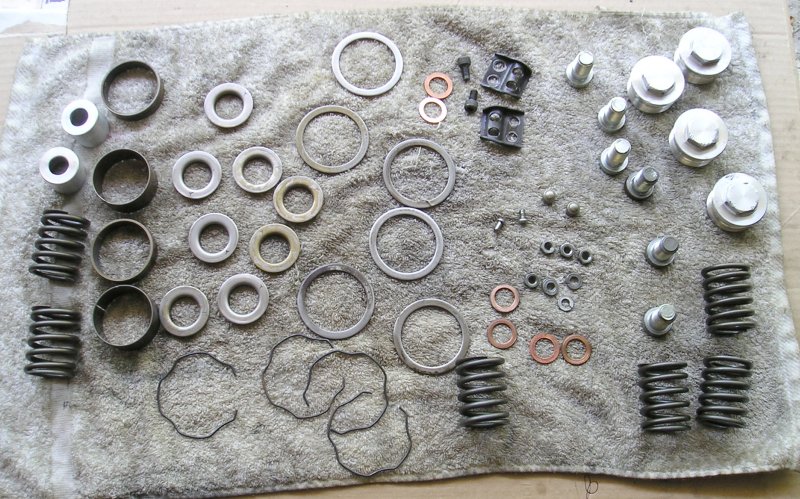

un po di ferraglia mista.
da sx si vedono:

piedini dei pompanti 2KF (i cilindretti in alu)
molle del pompante
boccole di scorrimento (2 dello stelo, due del fodero)
ranelle a tazza
fermi a molla (bloccano in sede paraolio e parapolvere)
morsetto del tubo freno 2KF
vitine e ranelle varie - quelle grandi in rame sono del dadone sotto alla forcella
altre molle dei pompanti
dadoni del piede forcella
tappi steli 3TB




-----

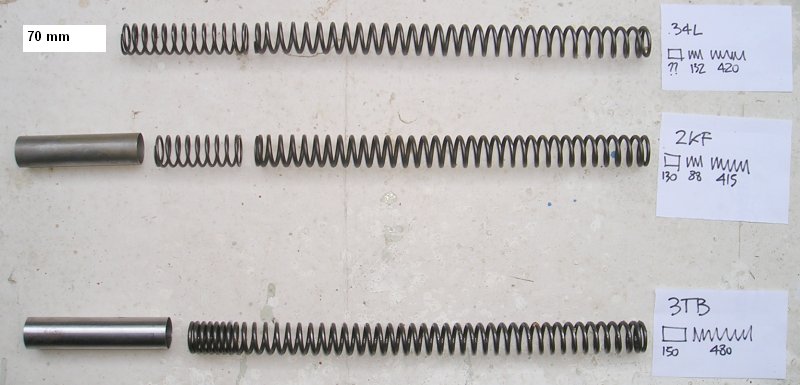

molle dei tre tipi di forche.
ci sono i folgietti, ma per chiarezza...

3TB - molla principale 480mm, distanziale 150mm
2KF - molla principale 415mm, molla secondaria 88mm, distanziale 130mm
34L - molla principale 420mm, molla secondaria 132mm, distanziale 70mm (non c'è in foto)




-----

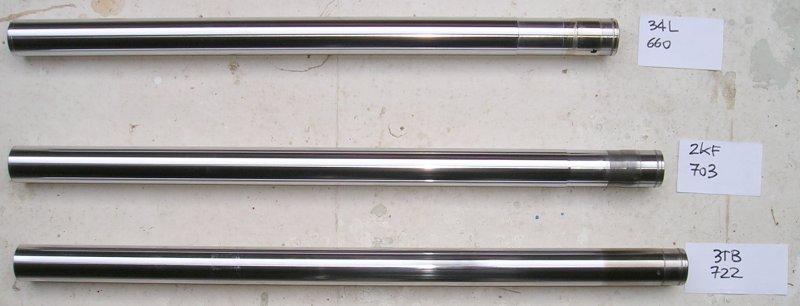

steli

3TB - 722mm
2KF - 703mm
34L - 660mm




-----

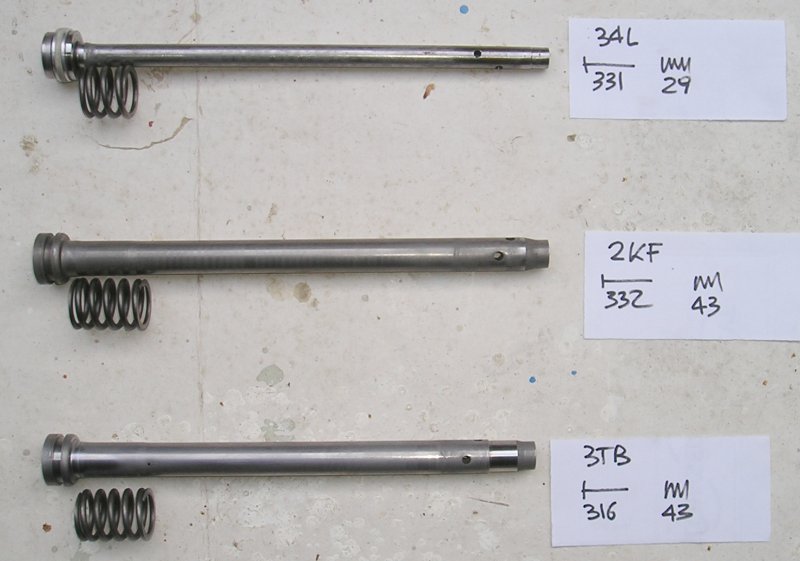

pompanti

3TB - pompante 316mm, molla 43mm
2KF - pompante 332mm, molla 43mm
34L - pompante 331mm, molla 29mm




-----

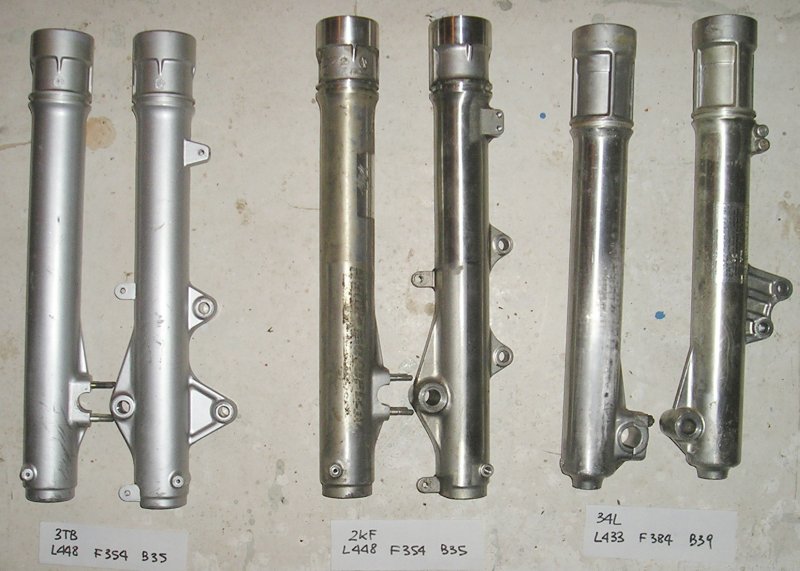

foderi
L è la lunghezza totale, F la distanza tra bordo sup e centro del perno ruota, B è una roba che serve a me

3TB - lung 448, perno 354
2KF - lung 448, perno 354
34L - lung 433, perno 384




c'est tous mes amis
ciao
R

[ciano cadena]

Ciao Ric, questi dati ti sono serviti per voler sperimentare qualcosa che ti stava passando per la testa?

[© Lo Sdrimmel Nazionale ®]

gli steli?


...perchè non hai trapiantato i tuoi foderi su quelli del 2KF? Ti tenevi le forche 2kf, ma con la pinza 3TB

[ciglio]

gli steli?
...perchè non hai trapiantato i tuoi foderi su quelli del 2KF?

allora non stai attento

...
rimontando mi sono sbagliato, e ho messo gli steli del 2KF

Ciano: l'ultimo esperimento, dai, poi prometto che non la tocco più

ciao
R

[© Lo Sdrimmel Nazionale ®]

pensavo fosse "sarcastica" la cosa...


Ma sul serio: perchè non hai trapiantato gli steli del 3TB sulle forche del 2KF?

[ciglio]

Ma sul serio: perchè non hai trapiantato gli steli del 3TB sulle forche del 2KF?

parlamm' e 'n ce capaimm'
ho messo steli e tutta l'idraulica del 2KF nei foderi del 3TB

ciao
R

[© Lo Sdrimmel Nazionale ®]

allora stavamo dicendo la stessa cosa

[gianni182]

Sono delle informazioni utilissime!!! Grazie.
